Opis
Opis

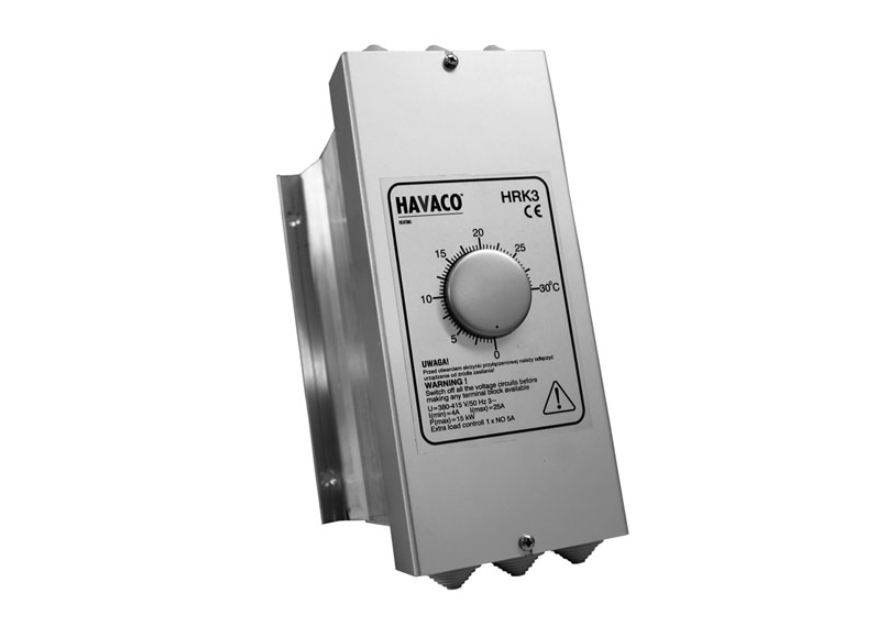

HRK 3 to mikroprocesorowy regulator moccy nagrzewnicy elektrycznej. Nie należy stosować regulatora HRK3 do regulacji pracy silników elektrycznych oraz oświetlenia. HRK 3 pozwala na regulację nagrzewnicy o mocy do 15kW. Dodatkowo regulator posiada wyjście przekaźnikowe ze stycznikiem, pozwalające na podłączenie obciążenia 12 kW. Całkowite dopuszczalne obciążenie regulatora wynosi 27 kW.
HRK 3 automatycznie dostosowywuje tryb regulacji do dynamiki regulowanego obiektu. Przy szybkich zmianach temperatury np. regulacja temperatury nawiewum, regulator będzie pracował jako regulator typu PI (proporcjonalno-całkujący). Dla wolnych zmian temperatury np. regulacja temperatury w pomieszczeniu, regulator będzie pracował jako regulator P (proporcjonalny). Regulator posiada tryb pracy nocnej, pozwalający na obniżenie zadanej temperatury o 0..10°C. Funkcja ta wymaga podłączenia zewnętrznego regulatora czasowego.
Instalacja
Regulator HRK 3 montujemy na ścianie w pozycji poziomej. Stopień ochrony IP20. Przed zdjęciem pokrywy przedniej należy zdjąć pokrętło nastawy temperatury.
Podłączenie elektryczne
Zasilanie podajemy na zaciski L1in, L2in, L3in. Napięcie zasilania 380-415V, 50-60Hz/ Maksymalny prąd 25A/fazę. HRK 3 może regulować zarówno nagrzewnice o podłączeniu symetrycznym w Y jak i nagrzewnice podłączane symetrycznie lub asymetrycznie. Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi.
UWAGA: Regulator HRK 3 należy podłączyć do źródła zasilania poprzez rozłącznik izolacyjny, o szerokości otwarcia styków przynajmniej 3mm. Wyłącznik oraz przekroje przewodów należy dobrać odpowiednio do obciążenia. Wyłącznik należy zamontować blisko urządzenia.
